Apakah kelebihan utama tuangan die?

Kelebihan utama tuangan die ialah keupayaannya untuk menghasilkan bahagian logam yang kompleks dan tepat dari segi dimensi yang besar pada kelajuan tinggi dengan pasca pemprosesan yang minimum. Dalam satu kitaran pengeluaran, tuangan die memberikan toleransi yang ketat, kemasan permukaan yang licin dan kebolehulangan yang konsisten yang boleh dipadankan oleh beberapa proses pembentukan logam lain. Untuk industri di mana ketepatan dan daya pemprosesan kedua-duanya penting — automotif, elektronik, aeroangkasa, barangan pengguna — tuangan die terletak di persimpangan kecekapan dan kualiti.

Artikel ini menghuraikan dengan tepat mengapa tuangan die memegang kedudukan dominannya dalam pembuatan moden, meliputi ketepatan dimensi, kelajuan, kecekapan bahan, ekonomi kos dan cara ia dibandingkan dengan proses bersaing.

Ketepatan Dimensi dan Toleransi Ketat

Die casting konsisten mencapai toleransi seketat ±0.1 mm pada kebanyakan ciri, dan dalam persediaan alatan ketepatan, toleransi ±0.05 mm boleh dicapai. Tahap ketepatan ini terbina dalam proses itu sendiri — logam lebur disuntik di bawah tekanan tinggi (antara 1,500 hingga lebih 25,000 psi bergantung pada aloi dan geometri bahagian) ke dalam acuan keluli keras yang mengekalkan bentuknya merentasi ratusan ribu tembakan.

Maksud ini dalam amalan: bahagian keluar daripada proses tuangan die sedia untuk dipasang atau memerlukan pemesinan sekunder kecil sahaja. Lubang, benang, bos, rusuk, dan potongan bawah selalunya boleh dibuang terus ke bahagian tersebut. Berbanding dengan tuangan pasir, yang biasanya mempunyai toleransi ±0.5 mm atau lebih teruk, tuangan die mengurangkan keperluan untuk operasi penamat CNC dengan ketara.

Untuk perumah transmisi automotif, sebagai contoh, lokasi gerek untuk tempat duduk galas mesti dipegang dalam pecahan milimeter. Perumah aluminium tuangan die mencapai ini terus dari acuan, mengurangkan masa mesin setiap bahagian daripada 20 minit kerja CNC kepada 3–5 minit kemasan ringan.

Kelajuan Pengeluaran Tinggi dan Masa Kitaran

Kelajuan adalah salah satu kekuatan yang menentukan proses tuangan die. Bergantung pada saiz bahagian dan aloi, masa kitaran berjulat dari bawah 10 saat untuk komponen tuangan zink kecil hingga 60–90 saat untuk bahagian aluminium yang lebih besar. Mesin tuangan tunggal yang menjalankan acuan berbilang rongga boleh menghasilkan beribu-ribu bahagian siap setiap syif.

Tuangan die zink khususnya adalah sangat pantas. Komponen zink kecil — penyambung penyambung, mekanisme penguncian, bahagian struktur kecil — boleh dihasilkan pada kadar yang melebihi 1,000 tembakan sejam pada mesin kebuk panas. Daya pengeluaran ini tidak boleh dicapai dengan pemutus pelaburan, penempaan atau pemesinan daripada stok bar.

Talian tuangan die tekanan tinggi (HPDC) dalam sektor automotif berjalan hampir berterusan, dengan pengekstrakan bahagian automatik, pemangkasan dan pemeriksaan kualiti disepadukan terus ke dalam sel. Sel HPDC yang dioptimumkan dengan baik yang menghasilkan pelekap enjin aluminium atau perumah gear boleh dikeluarkan 400 hingga 600 bahagian lengkap setiap syif , dengan campur tangan pengendali yang minimum.

Kelebihan kelajuan ini digabungkan berbanding jangka pengeluaran yang besar. Apabila anda memerlukan 500,000 bahagian yang sama setiap tahun, kos per unit perkakasan menjadi terlunas dengan cepat, dan kelebihan masa kitaran diterjemahkan terus kepada kos buruh yang lebih rendah bagi setiap bahagian.

Keupayaan Geometri Kompleks

Tuangan die membolehkan pengeluaran bahagian dengan kerumitan geometri yang akan sangat mahal menggunakan pemesinan, dan selalunya mustahil dengan penempaan. Laluan dalaman, dinding nipis, profil luaran yang kompleks, ciri pelekap bersepadu, dan tekstur permukaan hiasan semuanya boleh digabungkan ke dalam bahagian tuangan tunggal.

Keupayaan Dinding Nipis

Tuangan die aluminium secara rutin mencapai ketebalan dinding 1.5 hingga 2.5 mm . Zink, yang mempunyai kecairan yang unggul, boleh menghasilkan dinding senipis 0.4 mm dalam bahagian kecil. Keupayaan ini penting untuk pengurangan berat dalam aplikasi automotif dan aeroangkasa, dan untuk pengurangan saiz dalam penutup elektronik pengguna.

Penyatuan Bahagian

Salah satu aplikasi yang paling penting dari segi ekonomi bagi keupayaan geometri tuangan adalah penyatuan bahagian — menggabungkan komponen yang sebelum ini berbilang fabrikasi dan dipasang ke dalam bahagian tuangan tunggal. Penggunaan tuangan die format besar (Giga Casting) oleh Tesla disatukan lebih 70 bahagian dicap dan dikimpal individu dalam struktur bawah badan belakang Model Y ke dalam tuangan cetakan aluminium tunggal. Ini telah menghapuskan lekapan pemasangan, robot kimpalan dan operasi penyambungan merentasi sebahagian besar struktur badan.

Logik yang sama digunakan pada skala yang lebih kecil di banyak industri. Blok manifold hidraulik tuangan mati boleh menggantikan blok yang dimesin serta berbilang kelengkapan dan port yang dikimpal, mengurangkan kedua-dua kiraan bahagian dan titik kebocoran yang berpotensi.

Kualiti Kemasan Permukaan

Tuangan die menghasilkan kemasan permukaan dalam julat Ra 0.8 hingga 3.2 µm terus dari acuan, tanpa sebarang pemesinan atau penggilapan tambahan. Ini jauh lebih licin daripada tuangan pasir (Ra 6.3–25 µm) dan setanding dengan operasi pemesinan ringan.

Permukaan as-cast yang licin sesuai untuk pengecatan langsung, salutan serbuk, anodisasi atau penyaduran tanpa penyediaan permukaan yang luas. Untuk produk yang dihadapi pengguna — pemegang, perumah, kemasan hiasan — ini bermakna kos kemasan yang lebih rendah dan masa yang lebih cepat untuk penampilan yang boleh dipasarkan.

Perkakas tuangan die juga boleh menggabungkan permukaan bertekstur, logo, nombor bahagian dan perincian halus secara langsung dalam muka cetakan, jadi penjenamaan dan pengenalan dimasukkan ke dalam dan bukannya digunakan sebagai operasi sekunder.

Kecekapan Bahan dan Kebolehkitar Semula

Tuangan die ialah proses berbentuk hampir-jaring, bermakna isipadu logam dalam tuangan siap adalah hampir dengan isipadu logam yang digunakan. Tidak seperti pemesinan daripada bilet pepejal — di mana kadar penyingkiran bahan 50–80% adalah perkara biasa untuk bahagian yang kompleks — tuangan die menghasilkan sekerap yang agak sedikit. Sistem pelari, telaga limpahan, dan denyar dipangkas dan dikitar semula terus ke dalam relau lebur.

Aloi utama yang digunakan dalam tuangan mati - aluminium, zink, magnesium dan aloi berasaskan tembaga - semuanya sangat boleh dikitar semula. Aloi aluminium sekunder (dihasilkan daripada sekerap kitar semula dan bukannya logam peleburan primer) menyumbang sebahagian besar aluminium yang digunakan dalam tuangan die, dan pengeluarannya memerlukan kira-kira 5% daripada tenaga diperlukan untuk menghasilkan aluminium primer daripada bijih bauksit. Ini menjadikan tuangan die sebagai proses pembentukan logam secara intrinsik lebih mampan berbanding dengan yang bergantung pada input logam primer.

Dalam pengeluaran volum tinggi, walaupun peningkatan kecil dalam hasil logam mempunyai implikasi kos yang ketara. Sebuah kemudahan menuang 10,000 kg aluminium sehari yang meningkatkan hasil daripada 70% kepada 75% memulihkan 500 kg logam boleh dijual setiap hari — pengurangan bermakna dalam kos input dan penggunaan tenaga.

Ekonomi Kos pada Skala

Tuangan die mempunyai kos perkakas pendahuluan yang tinggi — acuan pengeluaran untuk bahagian aluminium kerumitan sederhana biasanya kos antara $50,000 dan $250,000 , bergantung pada saiz, kerumitan dan bilangan rongga. Untuk tuangan struktur yang sangat besar atau perkakas berbilang slaid, kos boleh melebihi $500,000. Pelaburan yang dimuatkan di hadapan ini merupakan penghalang utama kepada tuangan mati untuk aplikasi volum rendah.

Walau bagaimanapun, sebaik sahaja kos perkakas dilunaskan merentas volum pengeluaran yang mencukupi — biasanya 20,000 hingga 50,000 bahagian atau lebih — kos per unit tuangan die jatuh jauh di bawah alternatif. Gabungan masa kitaran yang cepat, buruh minimum setiap bahagian, kadar sekerap yang rendah dan operasi sekunder yang dikurangkan mencipta profil ekonomi unit yang proses bersaing tidak dapat dipadankan pada volum.

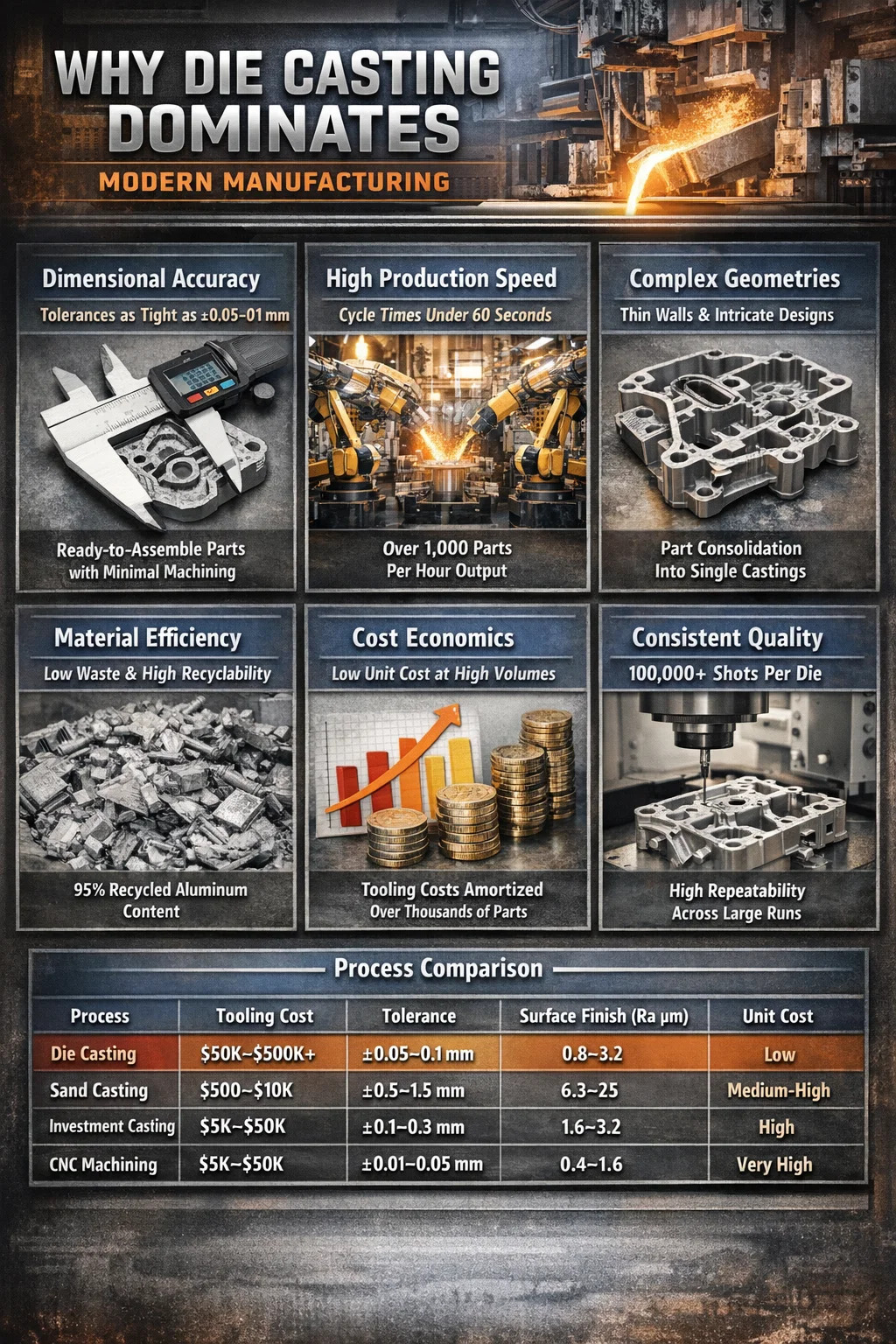

Jadual menggambarkan tempat tuangan die sesuai: ia bukan pilihan termurah untuk volum rendah, dan ia tidak sepadan dengan pemesinan CNC untuk ketepatan muktamad. Tetapi untuk pengeluaran volum pertengahan hingga tinggi bahagian kompleks yang memerlukan ketepatan yang baik, permukaan licin dan kos per unit yang rendah, ia menduduki kedudukan yang tidak boleh digantikan sepenuhnya oleh proses lain.

Ketekalan dan Kebolehulangan Merentas Pengeluaran Jangka Panjang

Die keluli H13 yang dikeraskan yang digunakan dalam tuangan die aluminium biasanya diberi nilai 100,000 hingga 200,000 pukulan sebelum memerlukan pengubahsuaian atau penggantian. Dies tuangan zink, beroperasi di bawah suhu dan tekanan yang lebih rendah, secara rutin melebihi 1,000,000 pukulan . Sepanjang hayat perkhidmatan ini, dimensi die berubah secara minimum, bermakna dimensi bahagian kekal dalam spesifikasi dari tangkapan pertama hingga terakhir.

Kebolehulangan ini penting untuk pembuatan barisan pemasangan. Apabila beribu-ribu bahagian yang sama mesti dimuatkan bersama-sama dengan komponen lain yang diperoleh daripada pelbagai pembekal, konsistensi adalah sama pentingnya dengan ketepatan. Pendakap die cast yang sesuai dengan betul pada pukulan 1 sepatutnya muat dengan baik pada pukulan 100,000 — dan dalam operasi tuangan yang diselenggara dengan baik, ia akan sesuai.

Mesin tuangan die moden menggunakan kawalan proses gelung tertutup untuk mengekalkan parameter pukulan — kelajuan suntikan, tekanan, suhu cetakan, masa penyejukan — dalam tingkap yang ketat, seterusnya memastikan sifat bahagian kekal konsisten merentas syif, operator dan juga kemudahan apabila spesifikasi die yang sama digunakan.

Pilihan Aloi dan Sifat Mekanikal

Die casting tidak terhad kepada satu bahan. Aloi tuangan mati yang paling biasa digunakan setiap satu menawarkan profil prestasi tertentu:

• Aloi aluminium (A380, A383, ADC12): Bahan die casting yang paling banyak digunakan. Nisbah kekuatan-ke-berat yang baik, rintangan kakisan yang sangat baik, kekonduksian terma yang baik. Kekuatan tegangan biasanya 300–330 MPa. Sesuai untuk bahagian struktur automotif, perumah elektronik, badan pam.
• Aloi zink (Zamak 3, Zamak 5, ZA-8): Ketumpatan yang lebih tinggi daripada aluminium, tetapi kecairan tuangan yang luar biasa membolehkan dinding paling nipis dan perincian terbaik. Kekuatan tegangan 280–400 MPa. Digunakan secara meluas dalam kunci, perkakasan, penyambung, dan bahagian kecil ketepatan.
• Aloi magnesium (AZ91D, AM60): Logam struktur paling ringan digunakan dalam tuangan mati, kira-kira 35% lebih ringan daripada aluminium. Kekuatan tegangan 230–260 MPa. Penggunaan yang semakin meningkat dalam panel instrumen automotif, lajur stereng, casis komputer riba.
• Aloi tembaga (loyang, gangsa): Digunakan di mana rintangan kakisan, kekonduksian elektrik, atau sifat galas diperlukan. Haus perkakas yang lebih tinggi disebabkan oleh suhu tuangan yang tinggi.

Sifat mekanikal bahagian tuangan, walaupun secara amnya lebih rendah daripada setara yang dipalsukan disebabkan keporositi mikro dalam tuangan, adalah memadai untuk kebanyakan aplikasi struktur. Rawatan haba tuangan die aluminium (temper T5 atau T6) boleh meningkatkan lagi kekuatan dan kekerasan di mana perlu, walaupun ini terhad kepada bahagian keliangan rendah yang dihasilkan oleh proses tuangan dibantu vakum atau memerah.

Aplikasi yang Die Casting Menyampaikan Nilai Tertinggi

Memahami tempat die casting cemerlang membantu menjelaskan bila ia harus dinyatakan dalam proses bersaing.

Industri Automotif

Sektor automotif menyumbang secara kasar 70% daripada semua pengeluaran tuangan die aluminium secara global. Blok enjin, sarung transmisi, perumah klac, pam minyak, sarung pembeza, pendakap suspensi dan perumah bateri EV semuanya biasanya die cast. Pemacuan ke arah pemberat ringan kenderaan untuk meningkatkan kecekapan bahan api dan julat EV telah mempercepatkan peralihan daripada tuangan besi dan keluli kepada tuangan die aluminium.

Elektronik Pengguna

Bingkai komputer riba, bingkai struktur dalaman telefon pintar, badan kamera dan perumah peralatan audio dihasilkan melalui tuangan cetakan — terutamanya aluminium dan magnesium. Keupayaan untuk menghasilkan bingkai struktur dinding nipis dengan ciri pelesapan haba bersepadu dan bos pelekap menjadikan tuangan cetakan sebagai proses pilihan untuk sektor ini.

Peralatan Industri dan Alat Kuasa

Perumah kotak gear, penutup hujung motor, badan injap pneumatik dan hidraulik, dan perumah alat kuasa dicetak pada volum tinggi untuk ketahanan dan ketepatan dimensi. Keupayaan untuk menyepadukan port dalaman yang kompleks ke dalam badan injap hidraulik adalah kelebihan khusus tuangan die berbanding alternatif yang dimesin.

Perkakasan, Kunci dan Kelengkapan

Tuangan cetakan zink mendominasi pengeluaran perkakasan pintu, badan kunci, kelengkapan kabinet, lekapan paip dan penyambung elektrik volum tinggi. Resolusi terperinci dan kemasan permukaan tuangan die zink sepadan atau melebihi apa yang boleh dicapai dengan pemesinan, pada sebahagian kecil daripada kos seunit pada volum.

Had untuk Memfaktorkan Pemilihan Proses Anda

Die casting bukanlah pilihan yang tepat untuk setiap aplikasi. Menjadi jelas tentang batasannya menghalang kesilapan yang mahal:

• Pelaburan perkakas yang tinggi: Pengeluaran volum rendah (di bawah 10,000–20,000 bahagian) selalunya tidak dapat melunaskan kos perkakas secara kompetitif. Tuangan pasir atau tuangan pelaburan mungkin lebih menjimatkan pada volum yang lebih rendah.
• Keliangan: Tuangan die tekanan tinggi standard memerangkap udara dalam tuangan, mewujudkan mikroporositi yang mengehadkan kebolehkimpalan dan menyukarkan rawatan haba. Tuangan die vakum dan tuangan picit mengurangkan ini tetapi menambah kos proses.
• Julat aloi terhad: Tidak semua logam sesuai untuk tuangan die. Aloi takat lebur tinggi seperti keluli dan titanium tidak dicetak secara komersil kerana suhu melampau yang terlibat dan haus cetakan yang cepat.
• Kekangan saiz bahagian: Bahagian yang sangat besar memerlukan mesin yang sangat besar dan mahal. Walaupun mesin tuangan die berstruktur dengan daya pengapit melebihi 6,000 tan kini wujud, masih terdapat had praktikal pada saiz bahagian.
• Kekangan reka bentuk: Ketebalan dinding mesti kekal seragam untuk mengelakkan kecacatan pengecutan. Potongan bawah dalam dan geometri dalaman tertentu memerlukan tindakan sampingan atau teras, menambah kerumitan alatan dan kos.

Tiada satu pun daripada batasan ini menafikan kelebihan teras tuangan die — mereka hanya menentukan sampul operasi di mana tuangan die adalah pilihan yang optimum.

Perkembangan Muncul Memperluas Keupayaan Tuangan Die

Proses tuangan die terus berkembang, mengembangkan rangkaian aplikasinya dan menangani batasan sejarah.

Tuangan Die Berbantukan Vakum

Dengan mengosongkan udara dari rongga die sebelum suntikan, tuangan die vakum secara mendadak mengurangkan keliangan. Ini membolehkan rawatan haba T6 tuangan die aluminium, meningkatkan kekuatan hasil dengan 30–50% berbanding dengan keadaan as-cast dan membuka aplikasi struktur yang sebelum ini terhad kepada penempaan.

Tuangan Mati Separuh Pepejal (Rheocasting dan Thixocasting)

Menyuntik logam dalam keadaan separa pepejal — sebahagiannya dipejalkan menjadi buburan dan bukannya cecair sepenuhnya — mengurangkan pergolakan dan gas terperangkap semasa suntikan. Tuangan separa pepejal mempunyai struktur mikro yang lebih hampir kepada penempaan, dengan sifat mekanikal yang unggul dan kebolehkimpalan. Penerimaan semakin meningkat dalam komponen struktur automotif.

Tuangan Die Struktur Berformat Besar

Mesin dengan daya pengapit dari 6,000 hingga 9,000 tan sedang digunakan untuk tuangan mega struktur automotif. Sistem ini, yang dipelopori dalam pengeluaran volum oleh Tesla dan kini diterima pakai oleh berbilang OEM, menghasilkan struktur badan-dalam-putih dalam tuangan tunggal yang sebelum ini memerlukan berpuluh-puluh komponen yang dicap dan dikimpal. Ini mewakili anjakan asas dalam cara struktur kenderaan dihasilkan.

Reka Bentuk Alatan Didorong oleh Simulasi

Aliran acuan lanjutan dan perisian simulasi pemejalan membolehkan perkakas tuangan die dioptimumkan sebelum sebarang logam dipotong. Lokasi pintu gerbang, geometri pelari, penempatan limpahan dan reka bentuk saluran penyejukan disahkan secara digital, mengurangkan bilangan lelaran alatan yang diperlukan dan memendekkan masa daripada reka bentuk kepada bahagian pengeluaran pertama. Ini mengurangkan risiko kos dan garis masa yang tinggi dari segi sejarah pembangunan perkakas tuangan.
